Циклон ЦН 11-1200-1УП в Магадане

Обозначение циклонов ЦН-11

Применение циклона ЦН 11-1200-1УП в промышленности

Циклон ЦН 11-1200х1УП применяется для сухой очистки газов и воздуха от твердых не слипающихся частиц пыли размером более 5 мкм и температурой газов до 400 ºС и начальной запыленностью до 400 г/м³.

На промышленных предприятиях ЦН устанавливаются для очистки от пыли из сушильных камер, установок обжига, помола, пыли, образующейся в транспортерах сыпучих материалов, для очистки от катализатора, пыли вентиляторных установок и подобных процессов.

В котельных промышленные циклоны ЦН-11 применяются очищения дымовых газов от золовых частиц в угольных паровых котлах производительностью 1-25 т/ч и водогрейных котлах мощностью 0.3-10.0 Гкал/ч.

Циклоны ЦН устанавливаются за котлом перед дымососом.

Конструкция циклона ЦН 11-1200х1УП

Циклоны типа ЦН разработаны НИИОГАЗ.

Циклон ЦН-11-1200-1УП изготавливается из вальцованного цилиндрического корпуса, переходящего в нижней части в конус, пылеспускной патрубок, входного патрубка, сборника улитки и пирамидального бункера.

1. входной патрубок;
2. корпус циклона;
3. конус;
4. пылеотводящее отверстие;
5. пылесборный бункер;
6. пылеспускной патрубок;
7. выхлопная труба;
8. сборник улитка;
9. выходной патрубок

Пылеуловитель ЦН 11-1200-1УП одиночного исполнения. Камера очищенного воздуха выполнена в виде улитки. Улитки могут быть левого или правого вращения. Бункер пылеуловителя имеет конструкцию пирамидальной формы.

Материал циклона

Принцип работы циклона ЦН 11

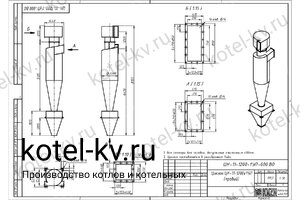

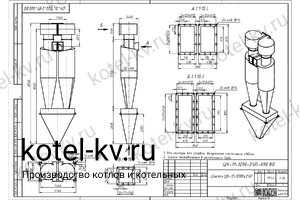

Циклон ЦН-15-1200-1УП. Чертеж

В циклоне ЦН 11-1200х1УП сепарация частиц из загрязненной среды происходит под действием центробежной силы, создаваемой вращением воздушного потока в корпусе пылеуловителя.

Загрязненный поток входит в пылеуловитель со скоростью до 20 м/с через тангенциальный патрубок. Двигаясь по спирали, поток опускается вниз в коническую часть корпуса. Под действием центробежной силы пылевые частицы притягиваются к стенкам корпуса и поступают через пылеотводящее отверстие в сборный бункер. В сборном бункере частицы пыли осаждаются.

Под пылесборным бункером устанавливается затвор. Затвор устанавливается для периодической или непрерывной разгрузки уловленной пыли. Важно не допускать превышения уровня скопившейся пыли выше отметки на крышке бункера.

Очищенный поток, вращаясь, поднимается по центральной зоне вверх и через выхлопную трубу выходит наружу.

На выходе выхлопной трубы устанавливается камера для сбора и перенаправления потока очищенной воздушной среды в виде улитки. Улитка снижает выходное сопротивление пылеулавливающего агрегата.

Эффективность очистки ЦН

Эффективность очистки циклона ЦН зависит от:

• плотности и состава улавливаемых частиц;
• температуры газа - чем выше температура, тем больше вязкость газа;
• скорость газовой среды должна соответствовать для обычных пылей 2,5 м/с; для абразивных 3.5;
• присосы воздуха в аппарате пылеуловителе не должны превышать 5-8%.

При проектировании для увеличения эффективности очистки в пылеуловителе необходимо выбирать наименьший из возможных диаметров в модельном типоряде для требуемого объема очищаемой среды.

Циклон ЦН 11-1200х1УП в Магадане поставляется блоками

• циклоны;
• пылесборный бункер;
• камера очищенных газов;
• болты и гайки;
• паспорт и руководство;
• опорные конструкции и теплоизоляция поставляются дополнительно.

Монтаж циклона ЦН 11-1200-1УП

• Монтаж аппаратов пылеудаления производится по проекту.
• Перед пылеуловителем должен быть организован подъезд тележки или автотранспорта к отверстию пылесборного бункера.
• Воздуховоды должны быть без резких поворотов и изменения сечения иначе возможно образование завалов и потеря скорости.
• Отводящие и подводящие воздуховоды привариваются с центрированием по выходным отверстиям, при этом важно исключить передачу нагрузок на элементы пылеулавливающего аппарата ЦН 11-1200-1УП.
• Пылеуловитель ЦН монтируется как на всасывающих, так и на нагнетающих трактах воздуховодов.
• Крепление циклона должно быть устойчиво, в том числе под воздействием снеговых и ветровых нагрузок.
• При удалении абразивной пыли, для исключения износа вентилятора, циклоны устанавливаются перед вентиляторами.
• Для ревизии газоходов необходимо по линии тракта иметь съемные части газоходов.
• Циклон, пылесборный бункер, подводящие и отводящие воздуховоды должны быть теплоизолированы.
• В пылеуловителе должен быть исключен конденсат водяных паров из очищаемых газов, для этого температура стенки под теплоизоляцией должна быть выше точки росы.

Эксплуатация циклона ЦН-11-1200-1УП

Запуск пылеулавливающего аппарата в работу производится только при отсутствии посторонних предметов в циклоне и газоходах.

• осмотр и ремонт циклона производятся регулярно, согласно производственным условиям;
• отсутствуют подсосы воздуха элементы циклона;
• запорно-разгрузочный шибер сборного бункера герметичен;
• бункер циклона регулярно очищается;
• при остановке циклона полностью опорожняется сборный бункер, для исключения увлажнения уловленной пыли и образования завалов и пробок в тракте;
• скорости движения очищаемого потока в пылеуловителе для абразивной среды 2-2.5 м/с, для не абразивной среды 2-6 м/с.
