Паровой котел Е 2.5 0.9 ГН в Магадане
Паровой котел КПа 2500 ГН
Цена 2 652 000 рублей с НДС
Цена на паровой котел Е 2.5 0.9 ГН с доставкой от 3 022 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет
Этот товар вы можете купить в лизинг
Паровой жаротрубный котел
Работает с различными импортными горелками
Удобно размещается в маленьких котельных
Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний
Дымосос не требуется даже при плюсовых температурах, котел работает на самотяге
С котлом поставляется полный комплект запорной арматуры и КИП
Для очистки поверхностей нагрева от сажи остановка котла не требуется
Температура пара до 170 °С
Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
| Тип котла | Жаротрубный | Объем паровой части, м³ | 0.72 |
|---|---|---|---|
| Паропроизводительность, кг/час | 2500 | Аэродинамическое сопротивление, Па (мм. вод. ст.) | 183 |
| Тепловая мощность, кВт | 1.86 | Тяга | Естественная |
| Диапазон регулирования теплопроизводительности, % | 40-100 | Объем топочной камеры, м³ | 4.48 |
| Топливо | Газ | Размер топочной камеры, диаметр*глубина, мм | 1380*3000 |
| Низшая теплота сгорания топлива ГАЗ, кКал/нм³ | 9400 | Присоединительные размеры выхода пара, Ду | 80 |
| КПД (ГАЗ), не менее, % | 90 | Присоединительные размеры по водяному тракту, Ду | 32 |
| Расход топлива при максимальной нагрузке котла (ГАЗ), м³/ч | 208 | Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм | 550 |
| Расход условного топлива, кг/ч | 280 | Габаритные размеры, длина*ширина*высота, мм | 5550х2200х2400 |
| Температура пара, °C | 120, 140, 130, 150, 160, 170 | Масса, кг | 6300 |
| Избыточное давление пара, не более, МПа | 0.9 | Марка котла | STEAMEXPERT |
| Избыточное давление пара, не более, кгс/см² | 9 | Расход газового топлива расчетный, не более, м³/ч | 208 |
| Полный объем котла, м³ | 7.59 |
Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.
Об этом товаре еще нет отзывов. Будьте первым!
Паровой котел КПа 2500 ГН
Газовый паровой котел КПа 2500 ГН
Газовый паровой котел КПа 2500 ГН изготовление
Паровой котел КПа 2500 на газе изготовление
Газовый паровой котел КПа 2500 ГН производство
Паровой котел Е 2.5-0.9 кг пара в час на газе.
Основные характеристики:
- паропроизводительность 2,5 т пара в час;
- максимальная температура пара 170 градусов;
- давление пара 0.9 МПа, 9 кгс/см2;
- тепловая мощность 1.86 МВт, 1860 КВт;
- топливо – газ и газ/дизель;
Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.
Сравнивая цены на паровые котлы в Магадане, обратите внимание на комплектацию!
Комплект поставки котла нашего производства:
- Котельный блок Е 2.5-0.9 - 1 шт
- Предохранительный клапан парового котла 17с28нж Ду 50 - 2 шт
- Вентиль 15Б1П Ду 15 - 1 шт
- Вентиль 15Б1П Ду 20 - 1 шт
- Вентиль 15Б1П Ду 32 - 3 шт
- Указатель уровня 12кч11бк №6 - 2 шт
- Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
- Вентиль чугунный фланцевый 15кч16п1 Д80 Ру25 - 1 шт
- Клапан обратный муфтовый Ду 32 - 1 шт
- Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
- Манометр ДМ2005Сг (ТМ-610.05) - 2 шт
- Манометр МП160 - 1 шт
- Трубка сифонная (Перкинса) прямая - 2 шт
Дополнительно для подключения вам потребуются
- Подпиточный насос CNP CDL4-13 (3,0 кВт)
- Газовая горелка R91А M-.PR.S.RU.A.8.50.EA или горелка Emma 2,4-С2-Ду50
- Автоматика
- Водоподготовка (подбирается на основании химического анализа воды)
Устройство и описание
Промышленный паровой котел Е 2.5-0.9 на газе с естественной циркуляцией жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.
На фронт котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу, поставляемую в комплекте. Дымосос для Е 2.5-0.9 не требуется, парогенератор работает на самотяге.
Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
На паросборник устанавливаются 2 предохранительных клапана марки 17с28нж.
Принцип работы парового котла Е
Газовое топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 170 градусов. При необходимости парогенератор может производить пар меньшей температуры.
Таблица зависимости температуры пара от давления:
| Температура пара, °С | 115 | 120 | 130 | 140 | 150 | 160 | 165 | 170 |
|---|---|---|---|---|---|---|---|---|
| Давление пара, МПа | 0.07 | 0.1 | 0.17 | 0.26 | 0.38 | 0.52 | 0.6 | 0.7 |
Дымовые газы проходят трубную систему и поступают дымовую трубу.
Газовый паровой котел Е 2.5-0.9 кг пара укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.
Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной выше таблице соответствия давления и температуры.
Автоматика парового котла по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.
Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Подключение котла Е 2.5-0.9
Подключение и монтаж газового парового котла с давлением более 0.07 МПа и температурой пара более 115 градусов должно производится строго по проекту. Для ввода парового котла Е необходимо получить разрешение на ввод в эксплуатацию в Ростехнадзоре. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.
Подключение парового котла Е
Ориентировочная схема подключения котла представлена на схеме.
На нашем заводе вы можете купить все необходимое оборудование для подключения парового котла Е-2.5-0.9 ГН/ГС в Магадане.
Безопасность котла
Безопасная эксплуатация котла обеспечивается выполнением требований
- Инструкции по эксплуатации
- Правил технической эксплуатации тепловых энергоустановок
Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»
Паровой котел Е 2.5-0.9 на газе должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла Е 2.5-0.9 представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе газовый котел Е 2.5-0.9 подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).
Гарантийный срок - 24 месяца со дня отгрузки с завода.
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Срок эксплуатации парового котла 10 лет.

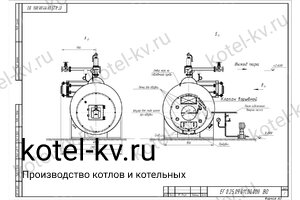

Чертежи парового котла Е 2.5 0.9 ГН
Описание товара
Купить Паровой котел Е 2.5 0.9 ГН в Магадане
Для получения консультации укажите номер вашего телефона
Еще больше видео на нашем канале
Промышленный паровой котел Е 2.5 0.9 (производительность 2500 кг в час, температура не более 170 С°, давление 0.9 МПа (9 кгс/см²), тепловая мощность 1.86 МВт (1860 КВт), топливо - газ). Применяется для технологических целей в производстве.
